双排同径球式回转支承

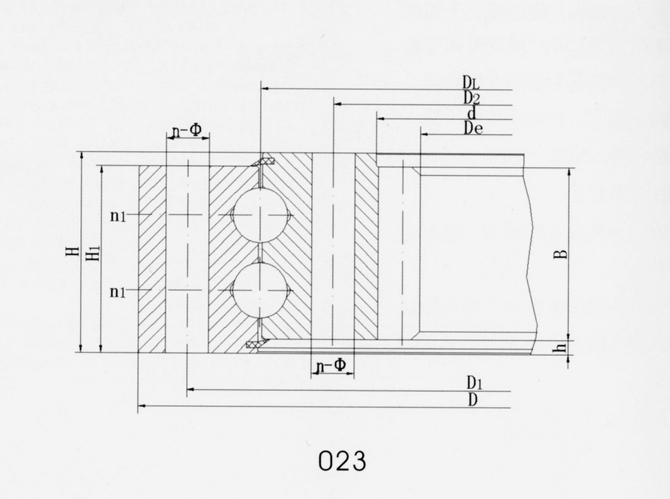

双排同径球式回转支承--内齿式
点击次数:191更新时间:2015-09-01【打印】【关闭】
1、此系列支承由外圈和内圈组成，上下排滚球直任尺寸相同，能同时承受轴向力、径向力和倾覆力矩的共同作用，较单排球为更好的承载能力。
2、n1为润滑汕孔数，均布，油杯M10×1JB／T7940.1。
3、表中齿轮圆周力为最大圆周力，额定圆周力取1／2。
4、该系列为本公司技术创新的新系列，目前在国内更多的应用于船用机械。
5、另可根据用户要求设计制造无齿式或外齿式的非标系列。
2、n1为润滑汕孔数，均布，油杯M10×1JB／T7940.1。
3、表中齿轮圆周力为最大圆周力，额定圆周力取1／2。
4、该系列为本公司技术创新的新系列，目前在国内更多的应用于船用机械。
5、另可根据用户要求设计制造无齿式或外齿式的非标系列。
序号 | 型号 | 外型尺寸 | 安装尺寸 | 结构尺寸 | 齿轮参数 | 齿轮圆周力 | 重量(KG) | ||||||||||||
D mm | d mm | H mm | D1 mm | D2 mm | n | Φ mm | n1 mm | H1 mm | h mm | B mm | m | z | x | De | 正常 Normal KN | 最大Maximum KN | |||
1 | SL023.35.1000 | 1140 | 850 | 125 | 1085 | 910 | 36 | 26 | 4 | 115 | 10 | 105 | 12 | 68 | 0 | 792 | 113 | 226 | 480 |
2 | SL023.35.1250 | 1410 | 1102 | 125 | 1340 | 1160 | 36 | 29 | 4 | 115 | 10 | 105 | 12 | 88 | +0.5 | 1044 | 113 | 226 | 570 |
3 | SL023.40.1500 | 1670 | 1334 | 144 | 1600 | 1400 | 42 | 32 | 6 | 134 | 10 | 124 | 14 | 92 | +0.25 | 1267 | 155 | 310 | 920 |
4 | SL023.40.1605 | 1780 | 1438 | 144 | 1710 | 1500 | 48 | 32 | 6 | 134 | 10 | 124 | 14 | 100 | 0 | 1375 | 155 | 310 | 1020 |
5 | SL023.50.1800 | 1980 | 1620 | 180 | 1910 | 1690 | 48 | 36 | 6 | 170 | 10 | 160 | 16 | 98 | +0.25 | 1548 | 230 | 460 | 1550 |
6 | SL023.50.2000 | 2180 | 1820 | 180 | 2110 | 1890 | 54 | 36 | 6 | 170 | 10 | 160 | 16 | 110 | +0.5 | 1748 | 230 | 460 | 1730 |
