三排滚柱式回转支承

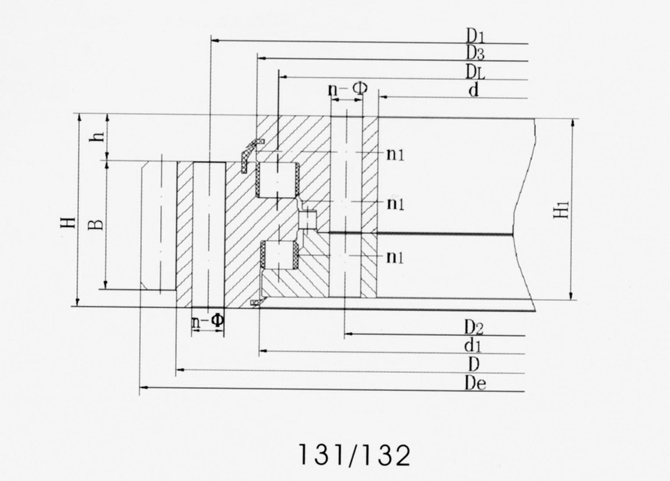

三排滚柱式回转支承--外齿式

点击次数:259更新时间:2015-09-01【打印】【关闭】

1、此系列支承主要由内上圈、内下圈和外圈组成，设计合理、工作精度高、承载负荷大，能够同时承受轴向力、径向力和倾覆力矩地共同作用。

2、n₁为润滑油孔数，均布，油杯M10×1JB／T7940.1。

3、下表中齿轮圆周力为最大圆周力，额定圆周力取l／2。

4、表中齿轮变位系数均为+0.5。

5、下表型号为本公司标准型号，非标型号可根据客户要求设计制造。

6、在重型机械使用工况中，该系列为性价比相对较高的系列。

序号	基本型号	外型尺寸			安装孔尺寸				结构尺寸					齿轮参数				齿轮圆周力		参考重量(KG)
	外齿式	D	d	H	D₁	D₂	Ф	n	n₁	D₃	d₁	H₁	h	B	m	De	z	正火	调质
		mm							mm
1	131.25.500	634	366	148	598	402	18	24	4	537	526	138	32	80	5	664	130	50	67	200
	132.25.500														6	664.8	108	60	80	200
2	131.25.560	694	426	148	658	462	18	24	4	597	586	138	32	80	5	724	142	50	67	224
	132.25.560														6	724.8	118	60	80	224
3	131.25.630	764	496	148	728	532	18	28	4	667	656	138	32	80	6	808.8	132	60	80	262
	132.25.630														8	806.4	98	80	110	257
4	131.25.710	844	576	148	808	612	18	28	4	747	736	138	32	80	6	886.8	145	60	80	295
	132.25.710														8	886.4	108	80	110	291
5	131.32.800	964	636	182	920	680	22	36	4	841	830	172	40	120	8	1006.4	123	121	167	490
	132.32.800														10	1008	98	151	209	487
6	131.32.900	1064	736	182	1020	780	22	36	4	941	930	172	40	120	8	1102.4	135	121	167	549
	132.32.900														10	1108	108	151	209	562
7	131.32.1000	1164	836	182	1120	880	22	40	5	1041	1030	172	40	120	10	1218	119	151	209	631
	132.32.1000														12	1221.6	99	181	251	631
8	131.32.1120	1284	956	182	1240	1000	22	40	5	1161	1150	172	40	120	10	1338	131	151	209	710
	132.32.1120														12	1341.6	109	181	251	710
9	131.40.1250	1445	1055	220	1393	1107	26	45	5	1300	1287	210	50	150	12	1509.6	123	229	314	1137
	132.40.1250														14	1509.2	105	263	366	1126
10	131.40.1400	1595	1205	220	1543	1257	26	45	5	1450	1437	210	50	150	12	1665.6	136	229	314	1299
	132.40.1400														14	1663.2	116	263	366	1281
11	131.40.1600	1795	1405	220	1743	1457	26	48	6	1650	1637	210	50	150	14	1873.2	131	263	366	1501
	132.40.1600														16	1868.8	114	302	417	1471
12	131.40.1800	1995	1605	220	1943	1657	26	48	6	1850	1837	210	50	150	14	2069.2	145	263	366	1682
	132.40.1800														16	2076.8	127	302	417	1697
13	131.45.2000	2221	1779	231	2155	1845	33	60	6	2055	2033	219	54	160	16	2300.8	141	322	445	2147
	132.45.2000														18	2300.4	125	362	501	2129
14	131.45.2240	2461	2019	231	2395	2085	33	60	6	2295	2273	219	54	160	16	2556.8	157	322	445	2501
	132.45.2240														18	2552.4	139	362	501	2461
15	131.45.2500	2721	2279	231	2655	2345	33	72	8	2555	2533	219	54	160	18	2822.4	154	362	501	2786
	132.45.2500														20	2816	138	402	556	2731
16	131.45.2800	3021	2579	231	2955	2645	33	72	8	2855	2833	219	54	160	18	3110.4	170	360	501	3067
	132.45.2800														20	3116	153	402	556	3079
17	131.50.3150	3432	2868	270	3342	2958	45	72	8	3213	3196	258	65	180	20	3536	174	452	626	5025
	132.50.3150														22	3537.6	158	498	689	5009
18	131.50.3550	3832	3268	270	3742	3358	45	72	8	3613	3596	258	65	180	20	3936	194	452	626	5713
	132.50.3550														22	3933.6	176	498	689	5670
19	131.50.4000	4282	3718	270	4192	3808	45	80	8	4063	4046	258	65	180	22	4395.6	197	498	689	6520
	132.50.4000														25	4395	173	565	783	6470
20	131.50.4500	4782	4218	270	4692	4308	45	80	8	4563	4546	258	65	180	22	4901.6	220	498	689	7450
	132.50.4500														25	4895	193	565	783	7320
