三排滚柱式回转支承

三排滚柱式回转支承--内齿式

点击次数:374更新时间:2015-09-01【打印】【关闭】

1、此系列支承主要由内上圈、内下圈和外圈组成，设计合理、工作精度高、承载负荷大，能够同时承受轴向力、径向力和倾覆力矩地共同作用。

2、n₁为润滑油孔数，均布，油杯M10×1JB／T7940.1。

3、下表中齿轮圆周力为最大圆周力，额定圆周力取l／2。

4、表中齿轮变位系数均为+0.5。

5、下表型号为本公司标准型号，非标型号可根据客户要求设计制造。

6、在重型机械使用工况中，该系列为性价比相对较高的系列。

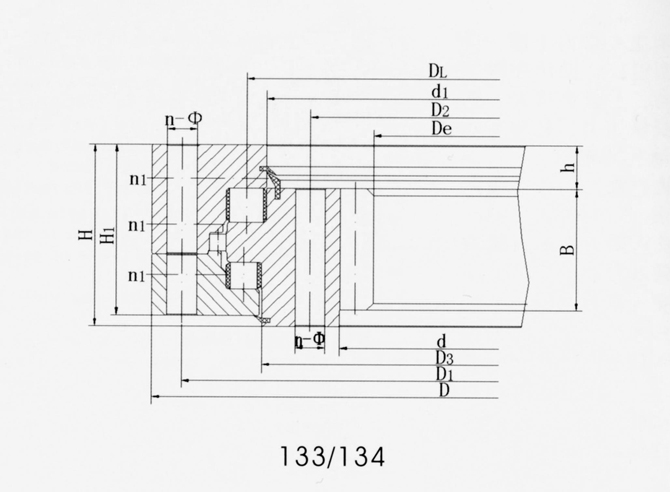

序号	基本型号	外型尺寸			安装孔尺寸				结构尺寸					齿轮参数				齿轮圆周力		重量(KG)
	内齿式	D	d	H	D₁	D₂	Φ	n	n₁	D₃	d₁	H₁	h	B	m	De	z	正火	调质
		mm							mm
1	133.25.500	634	366	148	598	402	18	24	4	474	463	138	32	80	5	337	68	50	67	198
	134.25.500														6	338.4	57	60	80	198
2	133.25.560	694	426	148	658	462	18	24	4	534	523	138	32	80	5	397	80	50	67	222
	134.25.560														6	398.4	67	60	80	220
3	133.25.630	764	496	148	728	532	18	28	4	604	593	138	32	80	6	458.4	77	60	80	253
	134.25.630														8	459.2	58	80	110	251
4	133.25.710	844	576	148	808	612	18	28	4	684	673	138	32	80	6	536.4	90	60	80	288
	134.25.710														8	539.2	68	80	110	284
5	133.32.800	964	636	182	920	680	22	36	4	770	759	157	40	120	8	595.2	75	121	167	483
	134.32.800														10	594	60	151	209	481
6	133.32.900	1064	736	182	1020	780	22	36	4	870	859	172	40	120	8	691.2	87	121	167	551
	134.32.900														10	694	70	151	209	545
7	133.32.1000	1164	836	182	1120	880	22	40	5	970	959	172	40	120	10	784	79	151	209	618
	134.32.1000														12	784.8	66	181	251	613
8	133.32.1120	1284	956	182	1240	1000	22	40	5	1090	1079	172	40	120	10	904	91	151	209	698
	134.32.1120														12	904.8	76	181	251	691
9	133.40.1250	1445	1055	220	1393	1107	26	45	5	1213	1200	210	50	150	12	988.8	83	229	314	1123
	134.40.1250														14	985.6	71	263	366	1122
10	133.40.1400	1595	1205	220	1543	1257	26	45	5	1363	1350	210	50	150	12	1144.8	96	229	314	1254
	134.40.1400														14	1139.6	82	263	366	1258
11	133.40.1600	1795	1405	220	1743	1457	26	48	6	1563	1500	210	50	150	14	1335.6	96	263	366	1454
	134.40.1600														16	1334.4	84	302	417	1448
12	133.40.1800	1995	1605	220	1943	1657	26	48	6	1763	1750	210	50	150	14	1531.6	110	263	366	1658
	134.40.1800														16	1526.4	96	302	417	1663
13	133.45.2000	2221	1779	231	2155	1845	33	60	6	1967	1945	219	54	160	16	1702.4	107	322	445	2114
	134.45.2000														18	1699.2	95	362	501	2112
14	133.45.2240	2461	2019	231	2395	2085	33	60	6	2207	2185	219	54	160	16	1926.4	121	322	445	2447
	134.45.2240														18	1933.2	108	362	501	2407
15	133.45.2500	2721	2279	231	2655	2345	33	72	8	2467	2445	219	54	160	18	2185.2	122	362	501	2862
	134.45.2500														20	2188	110	402	556	2834
16	133.45.2800	3021	2579	231	2955	2645	33	72	8	2767	2745	219	54	160	18	2491.2	139	360	501	3211
	134.45.2800														20	2488	125	402	556	3209
17	133.50.3150	3432	2868	270	3342	2958	45	72	8	3104	3090	258	65	180	20	2768	139	452	626	4954
	134.50.3150														22	2758.8	126	498	689	4988
18	133.50.3550	3832	3268	270	3742	3358	45	72	8	3504	3490	258	65	180	20	3168	159	452	626	5638
	134.50.3550														22	3154.8	144	498	689	5706
19	133.50.4000	4282	3718	270	4192	3808	45	80	8	3954	3940	258	65	180	22	3116.8	165	498	689	6257
	134.50.4000														25	3610	145	565	783	6268
20	133.50.4500	4782	4218	270	4692	4308	45	80	8	4454	4440	258	65	180	22	4122.8	188	498	689	7040
	134.50.4500														25	4110	165	565	783	7108
