单排四点接触球式回转支承

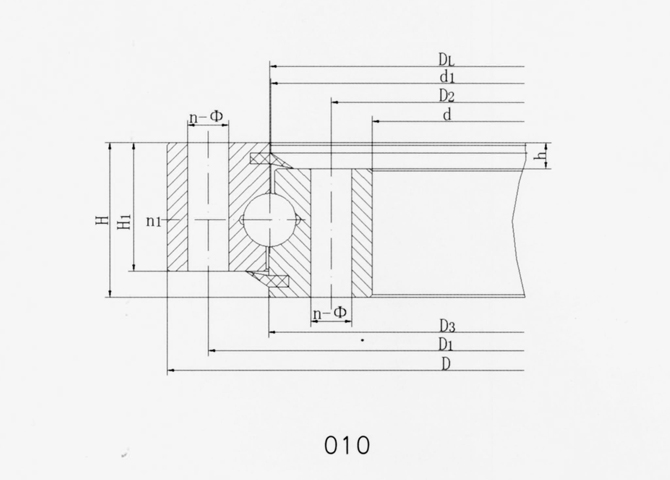

单排四点接触球式回转支承--无齿式

点击次数:84更新时间:2015-08-25【打印】【关闭】

1、此系列支承主要由内外圈组成,结构紧凑,重量轻,钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾覆力矩的共同作用。
2、n1为润滑油孔数,均布,油杯M10×1 JB/T7940.1。
3、下表型号为本公司标准型号,非标型号可根据客户要求设计制造。


序号
No.
基本型号
Basic Type
     外型尺寸
Size
       安装尺寸
Mounting Size
        结构尺寸
Structural Size
Weight Reference
 参考重量
无齿式
Toothless   DL mm
D
mm
d
mm
H
mm
D1
mm
D2
mm
n
Φ
mm
n1
D3
mm
d1
mm
H1
mm
h
mm
1
010.20.200
280
120
60
248
152
12
16
2
201
199
50
10
18
2
010.20.224
304
144
60
272
176
12
16
2
225
223
50
10
21
3
010.20.250
330
170
60
298
202
18
16
2
251
249
50
10
23
4
010.20.280
360
200
60
328
232
18
16
2
281
279
50
10
26
5
010.25.315
408
222
70
372
258
20
18
2
316
314
60
10
41
6
010.25.355
448
262
70
412
298
20
18
2
356
354
60
10
53
7
010.25.400
493
307
70
457
343
24
18
2
401
399
60
10
60
8
010.25.450
543
357
70
507
393
24
18
2
451
449
60
10
60
9
010.30.500
602
398
80
566
434
20
18
4
501
498
70
10
85
 9'
010.25.500
602
398
80
566
434
20
18
4
501
499
70
10
85
10
010.30.560
662
458
80
626
494
20
18
4
561
558
70
10
95
 10'
010.25.560
662
458
80
626
494
20
18
4
561
559
70
10
95
11
010.30.630
732
528
80
696
564
24
18
4
631
628
70
10
110
 11'
010.25.630
732
528
80
696
564
24
18
4
631
629
70
10
110
12
010.30.710
812
608
80
776
644
24
18
4
711
708
70
10
120
 12'
010.25.710
812
608
80
776
644
24
18
4
711
709
70
10
120
13
010.40.800
922
678
100
878
722
30
22
6
801
798
90
10
220
 13'
010.30.800
922
678
100
878
722
30
22
6
801
798
90
10
220
14
010.40.900
1022
778
100
978
822
30
22
6
901
898
90
10
240
 14'
010.30.900
1022
778
100
978
822
30
22
6
901
898
90
10
240
15
010.40.1000
1122
878
100
1078
922
36
22
6
1001
998
90
10
270
 15'
010.30.1000
1122
878
100
1078
922
36
22
6
1001
998
90
10
270
16
010.40.1120
1242
998
100
1198
1042
36
22
6
1121
1118
90
10
300
 16'
010.30.1120
1242
998
100
1198
1042
36
22
6
1121
1118
90
10
300
17
010.45.1250
1390
1110
110
1337
1163
40
26
5
1252
1248
100
10
420
 17'
010.35.1250
1390
1110
110
1337
1163
40
26
5
1251
1248
100
10
420
18
010.45.1400
1540
1260
110
1487
1313
40
26
5
1402
1398
100
10
480
 18'
010.35.1400
1540
1260
110
1487
1313
40
26
5
1401
1398
100
10
480
19
010.45.1600
1740
1460
110
1687
1513
45
26
5
1602
1598
100
10
550
 19'
010.35.1600
1740
1460
110
1687
1513
45
26
5
1601
1598
100
10
550
20
010.45.1800
1940
1660
110
1887
1713
45
26
5
1802
1798
100
10
610
 20'
010.35.1800
1940
1660
110
1887
1713
45
26
5
1801
1798
100
10
610
21
010.60.2000
2178
1825
144
2110
1891
48
33
8
2202
1998
132
12
1100
 21'
010.40.2000
2178
1825
144
2110
1891
48
33
8
2201
1998
132
12
1100
22
010.60.2240
2418
2065
144
2350
2131
48
33
8
2242
2238
132
12
1250
 22'
010.40.2240
2418
2065
144
2350
2131
48
33
8
2241
2238
132
12
1250
23
010.60.2500
2678
2325
144
2610
2391
56
33
8
2502
2498
132
12
1400
 23'
010.40.2500
2678
2325
144
2610
2391
56
33
8
2501
2498
132
12
1400
24
010.60.2800
2978
2625
144
2910
2691
56
33
8
2802
2798
132
12
1600
 24'
010.40.2800
2978
2625
144
2910
2691
56
33
8
2802
2798
132
12
1600
25
010.75.3150
3376
2922
174
3286
3014
56
45
8
3152
3147
162
12
2800
 25'
010.50.3150
3376
2922
174
3286
3014
56
45
8
3152
3147
162
12
2800
26
010.75.3550
3776
3322
174
3686
3414
56
45
8
3552
3547
162
12
3200
 26'
010.50.3550
3776
3322
174
3686
3414
56
45
8
3552
3547
162
12
3200
27
010.75.4000
4226
3772
174
4136
3864
60
45
10
4002
3997
162
12
3600
 27'
010.50.4000
4226
3772
174
4136
3864
60
45
10
4002
3998
162
12
3600
28
010.75.4500
4726
4272
174
4636
4364
60
45
10
4502
4497
162
12
4000
 28'
010.50.4500
4726
4272
174
4636
4364
60
45
10
4502
4497
162
12
4000
