单排交叉滚柱式回转支承

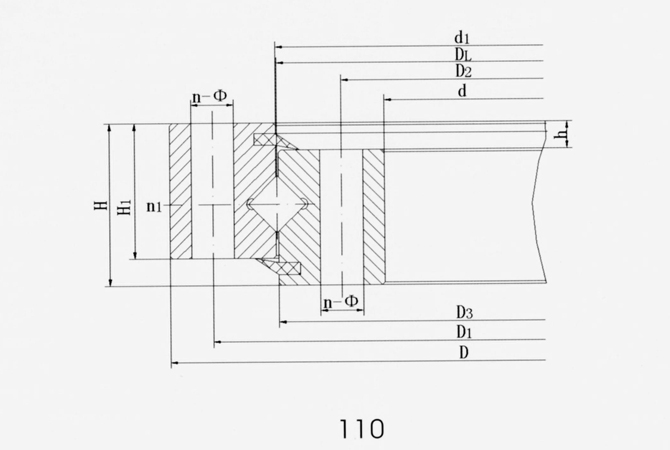

单排交叉滚柱式回转支承--无齿式

点击次数:157更新时间:2015-09-01【打印】【关闭】


1. 此系列支承主要由内外圈组成,  结构紧凑,重量轻,装配间隙小,安装精度要求高。滚柱为1:1交叉排列,能同时承受轴向力、径向力和倾覆力矩的共同作用。
2. n1为润滑油孔数,均布,油杯M10×1 JB/T7940.1。
3.下表型号为本公司标准型号,非标准型号可根据客户要求设计制造。
4.一般工况中,建议使用同型号的010系列代替该系列。



序号基本型号外型尺寸安装尺寸结构尺寸

参考

重量

 (KG)

无齿式

 DL mm

D

mm

d

mm

H

mm

D1

mm

D2

mm

n

Φ

mm

n1

D3

mm

d1

mm

H1   mm

mm

1110.25.5006023987556643420184498502651077
2110.25.5606624587562649420184558562651087
3110.25.6307325287569656424184628632651095
4110.25.71081260875776644241847087126510111
5110.28.80092267882878722302267988027210167
6110.28.900102277882978822302268989027210186
7110.28.100011228788210789223622699810027210204
8110.28.11201242988821198104236226111811227210233
9110.32.125013901110911137116340265124812528110337
10110.32.140015401260911487131340265139814028110369
11110.32.160017401460911678151345265159816028110425
12110.32.180019401660911887171345265179818028110525
13110.40.20002178182511221101891483381997200310012815
14110.40.22402418206511223502131483382237224310012944
15110.40.250026782325112261023915633824972503100121026
16110.40.280029782625112291026915633827972803100121375
17110.50.315033762922134328630145645831473153122122097
18110.50.355037763322134368634145645835473553122122470
19110.50.4000422637721344136386460451039974003122122800
20110.50.4500472642721344636436460451044974503122123100
