双排异径球式回转支承

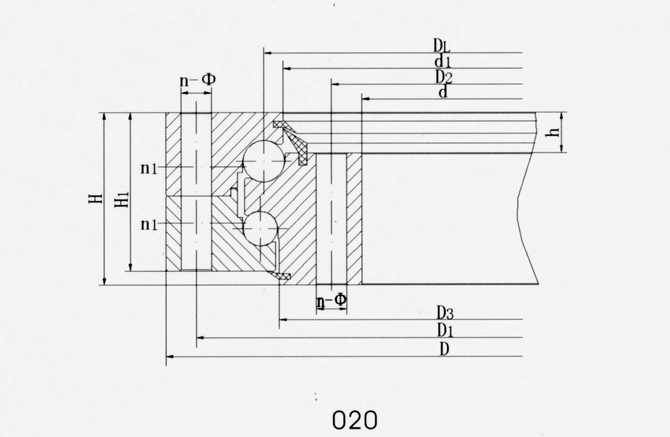

双排异径球式回转支承--无齿式

点击次数:1905更新时间:2015-09-01【打印】【关闭】


1、此系列支承主要由内外圈组成,结构紧凑,重量轻,钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾覆力矩的共同作用。
2、n1为润滑油孔数,均布,油杯M10×1JB/T7940.1。
3、下表型号为本公司标准型号,非标型号可根据客户要求设计制造。

序号Number
基本型号 Basic Type
外型尺寸  Configuration Size
安装孔尺寸           Mounting Size
结构尺寸            Structural Size
Weight Reference       参考重量(KG)
无齿式Toothless  DLmm
D
d
H
D1
D2
Φ
n
n1
d1
D3
H1
h
mm
mm
1
020.25.500
616
384
106
580
420
18
20
4
477
482
96
26
121
2
020.25.560
676
444
106
640
480
18
20
4
537
543
96
26
136
3
020.25.630
746
514
106
710
550
18
24
4
607
613
96
26
152
4
020.25.710
826
594
106
790
630
18
24
4
687
692
96
26
172
5
020.30.800
942
658
124
898
702
22
30
6
771
777
114
29
284
6
020.30.900
1042
758
124
998
802
22
30
6
871
877
114
29
316
7
020.30.1000
1142
858
124
1098
902
22
36
6
971
977
114
29
349
8
020.30.1120
1262
978
124
1218
1022
22
36
6
1091
1097
114
29
394
9
020.40.1250
1426
1074
160
1374
1126
26
40
5
1214
1215
150
39
709
10
020.40.1400
1576
1224
160
1524
1272
26
40
5
1364
1365
150
39
787
11
020.40.1600
1776
1424
160
1724
1476
26
45
5
1564
1565
150
39
899
12
020.40.1800
1976
1624
160
1924
1676
26
45
5
1764
1765
150
39
1018
13
020.50.2000
2215
1758
190
2149
1851
33
48
8
1962
1965
178
47
1586
14
020.50.2240
2455
2025
190
2389
2091
33
48
8
2202
2206
178
47
1789
15
020.50.2500
2715
2285
190
2649
2351
33
56
8
2462
2465
178
47
1990
16
020.50.2800
3015
2585
190
2949
2651
33
56
8
2762
2765
178
47
2243
17
020.60.3150
3428
2872
226
3338
2962
45
56
8
3102
3104
214
56
3762
18
020.60.3550
3828
3272
226
3738
3362
45
56
8
3502
3504
214
56
4272
19
020.60.4000
4278
3722
226
4188
3812
45
60
10
3952
3954
214
56
4828
20
020.60.4500
4778
4222
226
4688
4312
45
60
10
4452
4454
214
56
5465
