双排异径球式回转支承

双排异径球式回转支承--内齿式

点击次数:307更新时间:2015-09-01【打印】【关闭】

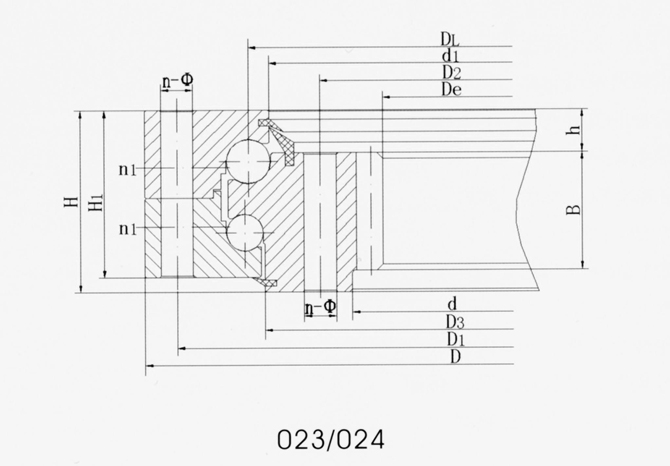

1、此系列支承主要由内上圈、内下圈和外圈组成，上下排滚球直径尺寸不同，能同时承受轴向力、径向力和倾覆力矩的共同作用，较单排球为更好的承载能力。

2、n₁为润滑油孔数，均布，油杯M10×1 JB／T7940.1。

3、下表中齿轮圆周力为最大圆周力，额定圆周力取l／2。

4、表中齿轮变位系数均为+0.5。

5、下表型号为本公司标准型号，非标型号可根据客户要求设计制造。

序号	基本型号	外型尺寸			安装孔尺寸				结构尺寸					齿轮参数				齿轮圆周力		参考重量(KG)
	内齿式	D	d	H	D₁	D₂	Φ	n	n₁	d₁	D₃	H₁	h	B	m	De	z	正火	调质
		mm							mm
1	023.25.500	616	384	106	580	420	18	20	4	477	482	96	26	60	5	357	72	37	52	126
	024.25.500														6	350.4	59	45	62	128
2	023.25.560	676	444	106	640	480	18	20	4	537	543	96	26	60	5	417	84	37	52	143
	024.25.560														6	410.4	69	45	62	144
3	023.25.630	746	514	106	710	550	18	24	4	607	613	96	26	60	6	482.4	81	45	62	160
	024.25.630														8	475.2	60	60	83	162
4	023.25.710	826	594	106	790	630	18	24	4	687	692	96	26	60	6	560.4	94	45	62	183
	024.25.710														8	555.2	70	60	83	184
5	023.30.800	942	658	124	898	702	22	30	6	771	777	114	29	80	8	619.2	78	80	111	300
	024.30.800														10	614	62	100	140	301
6	023.30.900	1042	758	124	998	802	22	30	6	871	877	114	29	80	8	715.2	90	80	111	337
	024.30.900														10	714	72	100	141	335
7	023.30.1000	1142	858	124	1098	902	22	36	6	971	977	114	29	80	10	814	82	100	141	371
	024.30.1000														12	796.8	67	120	167	383
8	023.30.1120	1262	978	124	1218	1022	22	36	6	1091	1097	114	29	80	10	944	95	100	140	429
	024.30.1120														12	916.8	77	120	167	432
9	023.40.1250	1426	1074	160	1374	1126	26	40	5	1214	1215	150	39	90	12	1012.8	85	135	188	746
	024.40.1250														14	1013.6	73	158	219	741
10	023.40.1400	1576	1224	160	1524	1272	26	40	5	1364	1365	150	39	90	12	1156.8	97	135	188	850
	024.40.1400														14	1153.6	83	158	219	850
11	023.40.1600	1776	1424	160	1724	1476	26	45	5	1564	1565	150	39	90	14	1349.6	97	158	219	979
	024.40.1600														16	1350.4	85	181	250	972
12	023.40.1800	1976	1624	160	1924	1676	26	45	5	1764	1765	150	39	90	14	1545.6	111	158	219	1117
	024.40.1800														16	1542.4	97	181	250	1116
13	023.50.2000	2215	1758	190	2149	1851	33	48	8	1962	1965	178	47	120	16	1702.4	107	241	333	1733
	024.50.2000														18	1699.2	95	271	375	1732
14	023.50.2240	2455	2025	190	2389	2091	33	48	8	2202	2206	178	47	120	16	1942.4	122	241	333	1956
	024.50.2240														18	1933.2	108	271	375	1973
15	023.50.2500	2715	2285	190	2649	2351	33	56	8	2462	2465	178	47	120	18	2203.2	123	271	375	2164
	024.50.2500														20	2188	110	301	418	2204
16	023.50.2800	3015	2585	190	2949	2651	33	56	8	2762	2765	178	47	120	18	2491.2	139	271	375	2486
	024.50.2800														20	2488	125	301	418	2485
17	023.60.3150	3428	2872	226	3338	2962	45	56	8	3102	3104	214	56	150	20	2768	139	377	522	4137
	024.60.3150														22	2758.8	126	415	574	4167
18	023.60.3550	3828	3272	226	3738	3362	45	56	8	3502	3504	214	56	150	20	3168	159	377	522	4700
	024.60.3550														22	3176.8	145	415	574	4627
19	023.60.4000	4278	3722	226	4188	3812	45	60	10	3952	3954	214	56	150	22	3618.8	165	415	574	5298
	024.60.4000														25	3610	145	471	652	5309
20	023.60.4500	4778	4222	226	4688	4312	45	60	10	4452	4454	214	56	150	22	4122.8	188	415	574	5952
	024.60.4500														25	4110	165	471	652	6011
